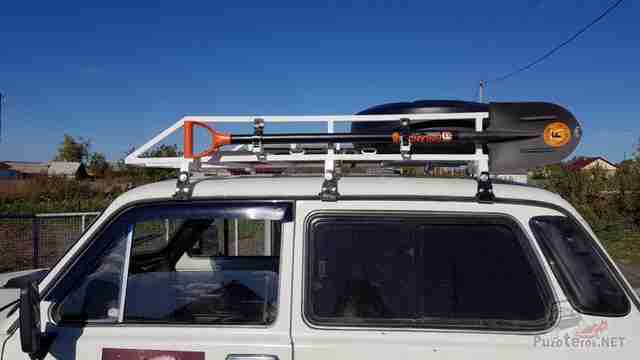

Самодельный экспедиционный багажник для Нивы
Самодельный экспедиционный багажник для Нивы





Итак, всё что необходимо для самостоятельного изготовления багажника:

1. Труба квадратная 15*15*2 — 21 м
2. Труба прямоугольная 40*20*2 — 1,8 м
3. Уголок 25*25*3-4 дина 0,6м
4. Сетка кладочная 200*100*5
5. Электроды — 2,5 кг-3 и 1 кг-2
6. Круги отрезные, зачистные, перчатки и другая разная мелочевка .

рис.1

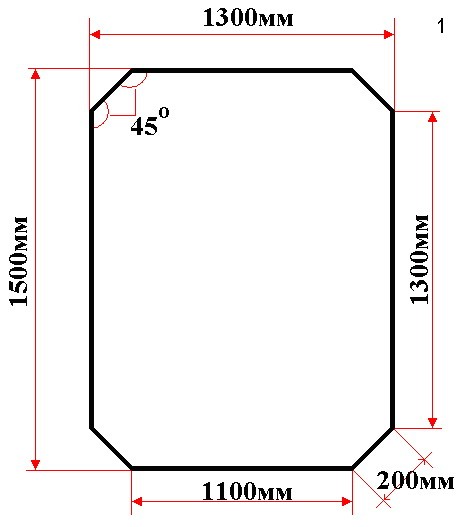

Размеры корзины багажника
Размеры корзины багажника



Изготавливаем рамку (основу) для багажника на ниву по месту. ВНИМАНИЕ!!! (Размеры могут не соответствовать!!! )

рис.2

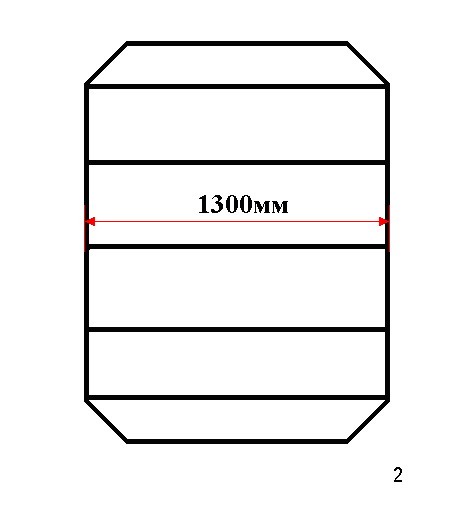

Ширина багажника на ниву
Ширина багажника на ниву



Изготавливаем и привариваем поперечные рёбра жесткости (на рис.2 количество рёбер 5шт, на практике можно обойтись тремя. Все меряется, смотрится и подгоняется на месте)

рис.3

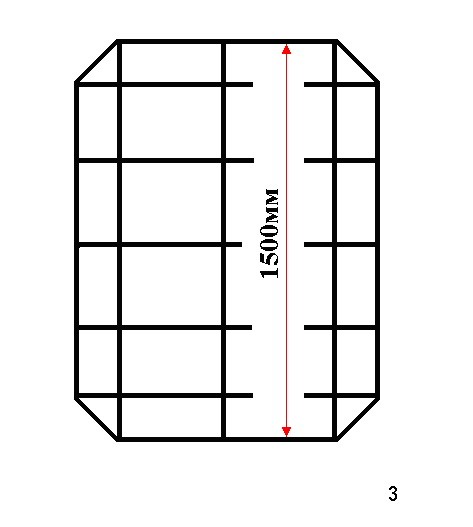

Длинна багажника на ниву
Длинна багажника на ниву







Далее изготавливаем продольные рёбра жесткости, как на рисунке №3

рис.4

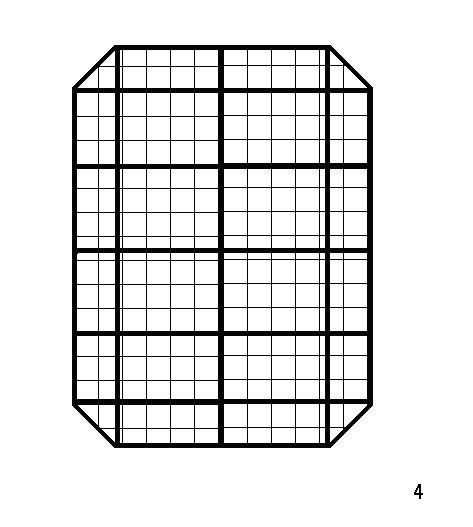

Усиление и сетка в экспедиционном багажнике
Усиление и сетка в экспедиционном багажнике



Следующий этап постройки багажника подразумевает под собой монтаж (сварку) строительной (кладочной) сетки непосредственно к готовому основанию (полу) силового багажника. Сетка должна привариваться каждой точкой контакта с поперечинами багажника, во избежание обеспеченной тряски и шелеста при движении.

рис.5

Опоры багажника
Опоры багажника

В качестве основы для багажника нивы можно использовать штатные вазовские рейлинги. Рекомендуемое количество рейлингов (не менее) 3 шт.

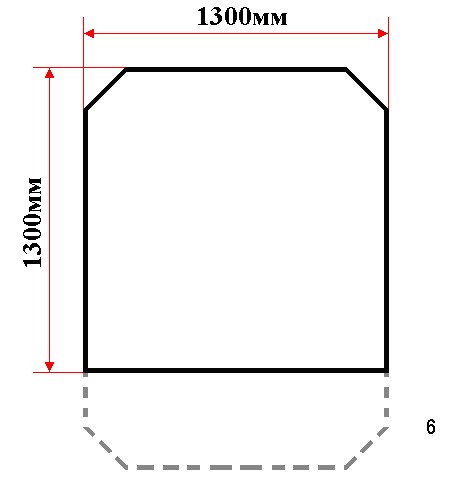

Далее идёт этап изготовления верхней части (рамки) багажника. Показанной на рисунке №6. Прямые углы — перед багажника, углы с гранями – зад.

рис.6

Рамка экспедиционного багажника
Рамка экспедиционного багажника





Далее к этой (рис.6) рамке багажника приваривается прямоугольный профиль 40*40*2 (по 40-30см длиной, длина сугубо индивидуальная, по потребностям изготовителя/джипера). Всего приваривается 12 профильных отрезков, 6шт по краям (углам) и по 2шт с каждой стороны между ними (6шт)., кроме передней части. Серым цветом отмечен профиль приваренный по краям.

рис.7

Стойки багажника на Ниву
Стойки багажника на Ниву



Следующий этап подразумевает проведение сварных работ для получения целостности двух элементов. Для этого привариваем рамку (рис.7) профилями к основной (рис.4), со стороны сетки.

рис.8

Схема сборки багажника
Схема сборки багажника



Следующим этапом идёт монтаж (сварка) «поперечины» для рым-болтов и «веткоотбойников» рисунок №9. Отмечена серым.

рис.9

Передняя часть багажника
Передняя часть багажника





Далее следует этап монтажа (сварки) багажника непосредственно к рейлингам.

После проведения сварочных работ и по окончании производства и установки (монтажа) багажника, следует произвести технологический процесс разработки и изготовления креплений для запасного колеса, «Хай-Джека«, лопаты. А так же кронштейнов для установки и монтажа люстры, и заднего рабочего света. В самом последнем этапе постройки рекомендуется установить рым-болты на поперечину (рис.9) для крепления строп-веткоотбойников.

Рис.10

Фронтальная схема багажника
Фронтальная схема багажника



После всех произведённых работ багажник следует отдать (рекомендуется) на пескоструйку, затем на порошковую окраску. Самостоятельная окраска из пульвизатора скорее всего приведёт к неминуемому появлению коррозии в кратчайшие сроки…!!!
